SEARAY™高密度开放式端子阵列

SEARAY™高密度开放式端子阵列

此系列高速高密度开放式端子阵列可实现最高的接地和布线灵活性。


系列概述

Searay Level 2

Samtec's SEARAY products are the industry's largest offering of high speed, high density open-pin-field arrays. They support 28+ Gbps applications and are also Final Inch® certified for Break Out Region trace routing recommendations to save designers time and money.

SEARAY Product Explorer

SEARAY explorer

Samtec SEARAY™是业内品种最齐全的高速高密度端子开放式端子阵列产品系列。此系列产品支持28+ Gbps应用,并获得了针对分路区域线路布线建议的Final Inch®认证,可节省设计者的时间和资金。

特色

概述

SEARAY Video

特色

  • 最高的布线和接地灵活性
  • 相比典型的阵列产品,插入力和拔出力更小
  • 性能高达28 Gbps NRZ/56 Gbps PAM4
  • 采用端子开放式设计,可实现多达560个I/O口
  • 1.27 mm(.050")间距和节约空间的0.80 mm间距
  • 耐用型Edge Rate®端子系统
  • 可进行“拉链式”对接/拆拔
  • 表面焊接针脚,易于加工
  • 符合Extended Life Product™(E.L.P.™)标准
  • 7 - 40 mm堆叠高度
  • 垂直、直角、压接
  • 85 Ω系统
  • 拥有VITA 47、VITA 57、Pismo 2认证
  • IPC J-STD-001F(对电气和电子焊接组件的要求)——达到针对高性能/恶劣环境电子产品的
  • 第3类验收标准(仅限SEAM/SEAF系列)
  • IPC-A-610F(电子组件验收标准)——达到针对高性能/恶劣环境电子产品的第3类验收标准(仅限SEAM/SEAF系列)
SEARAY Open Pin Assignment

特色

SEARAY open-pin-field design gives customers the ability to simultaneously run differential pairs, single-ended signals and power though the same 28+ Gbps interconnect.

SEARAY Features

Technical Data

Mechanical
概述

SEARAY Mechanical Overview

协议
支持

SEARAY Protocols

技术
Data

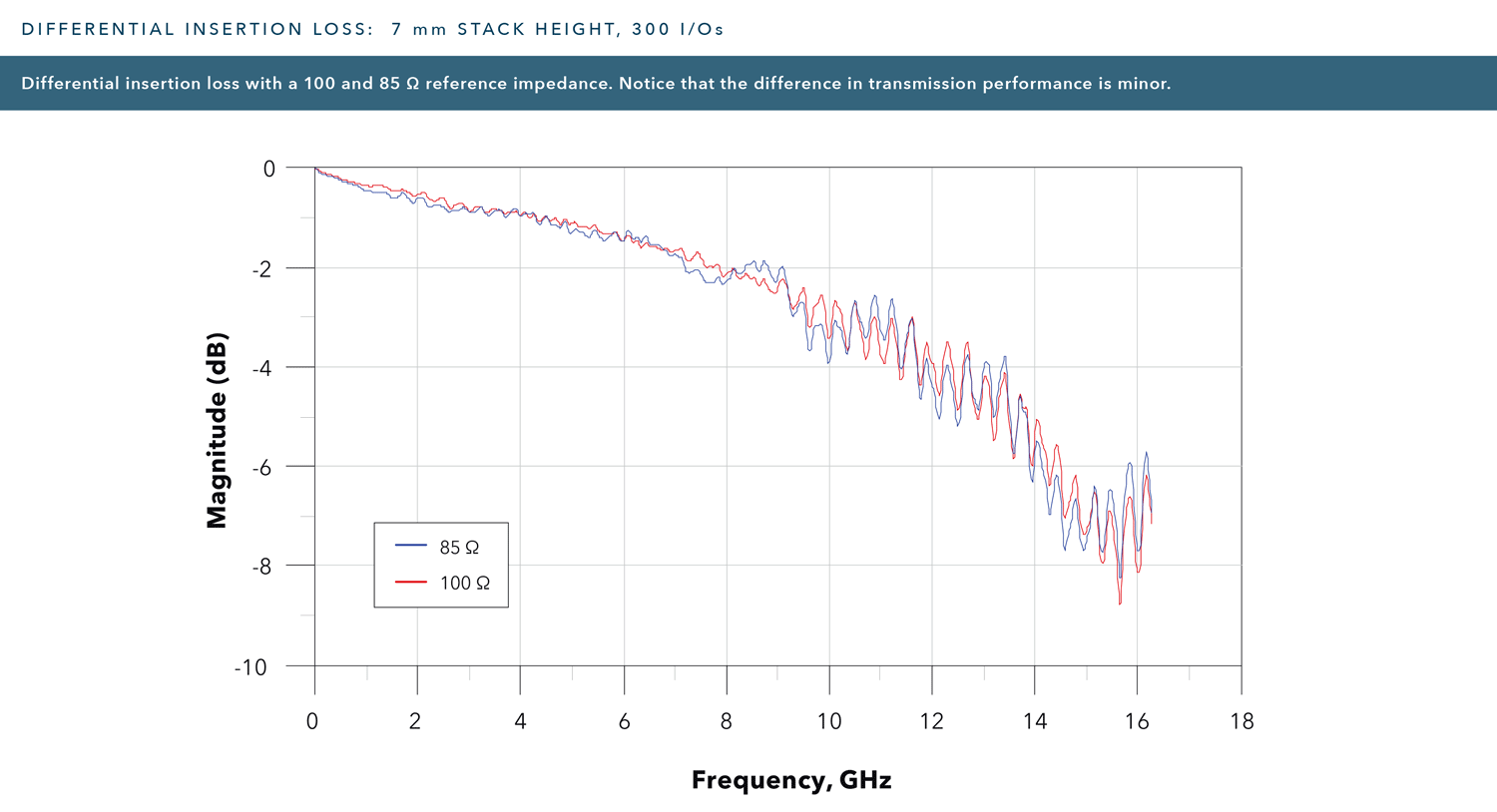

SEARAY Techdata

下载

文献

SEARAY eBrochure

SEARAY eBrochure

获取
微型耐用型应用设计指南

微型耐用型应用设计指南

获取
视频广播解决方案指南

视频广播解决方案指南

获取
高速板到板应用指南

高速板到板应用指南

获取
军事/航空航天应用

军事/航空航天应用

获取

视频

SEARAY™高密度阵列

Samtec高级互联设计技术中心

适用于高力连接器拆拔的插孔螺柱

系列

SEAF-RA

.050" SEARAY™高速高密度端子开放式端子阵列插座,直角

特色
  • 高密度引脚片开放式端子阵列
  • 直角设计
  • .050"(1.27 mm)间距
  • 耐用型Edge Rate®端子
  • 更小的插入/拔出力
  • 表面焊接针脚
  • 导向柱、闭锁柱可选
.050" SEARAY™高速高密度端子开放式端子阵列插座,直角

SEAM-RA

.050" SEARAY™高速高密度端子开放式端子阵列针脚,直角

特色
  • 高密度引脚片开放式端子阵列
  • 直角设计
  • .050"(1.27 mm)间距
  • 耐用型Edge Rate®端子
  • 更小的插入/拔出力
  • 表面焊接针脚
  • 导向柱、闭锁柱可选
.050" SEARAY™高速高密度端子开放式端子阵列针脚,直角

SEAF

.050" SEARAY™高速高密度端子开放式端子阵列插座

特色
  • 多达500个I/O口
  • .050"(1.27 mm)间距
  • 耐用型Edge Rate®端子
  • 56 Gbps PAM4性能
  • 堆叠高度从7 mm到18.5 mm不等
  • 更小的插入/拔出力
  • 表面焊接针脚
  • 与Molex®为共同供货来源
  • IPC J-STD-001F(对电气和电子焊接组件的要求)——达到针对高性能/恶劣环境电子产品的第3类验收标准
  • IPC-A-610F(电子组件验收标准)——达到针对高性能/恶劣环境电子产品的第3类验收标准
.050" SEARAY™高速高密度端子开放式端子阵列插座

SEAM

.050" SEARAY™高速高密度端子开放式端子阵列针脚

特色
  • 多达500个I/O口
  • .050"(1.27 mm)间距
  • 耐用型Edge Rate®端子
  • 56 Gbps PAM4性能
  • 更小的插入/拔出力
  • 表面焊接针脚
  • 堆叠高度从7 mm到18.5 mm不等
  • 与Molex®为共同供货来源
  • IPC J-STD-001F(对电气和电子焊接组件的要求)——达到针对高性能/恶劣环境电子产品的第3类验收标准
  • IPC-A-610F(电子组件验收标准)——达到针对高性能/恶劣环境电子产品的第3类验收标准
.050" SEARAY™高速高密度端子开放式端子阵列针脚

SEAMP

.050" SEARAY™高速高密度端子开放式端子阵列针脚,压接

特色
  • 针脚:压接
  • 高密度引脚片开放式端子阵列
  • 耐用型Edge Rate®端子
  • 28 Gbps性能
  • 更小的插入/拔出力
  • 7 mm、8 mm、8.5 mm和9.5 mm堆叠高度
.050" SEARAY™高速高密度端子开放式端子阵列针脚,压接

SEAR

.050" SEARAY™高速高密度增高器,85欧姆

特色
  • SEARAY™增高器
  • 40.00 mm堆叠
  • 85欧姆
.050" SEARAY™高速高密度增高器,85欧姆

SEAFP

.050" SEARAY™高速端子开放式端子阵列插座,压接

特色
  • 高密度引脚片开放式端子阵列
  • 压接尾部设计
  • 耐用型Edge Rate®端子
  • 更小的插入/拔出力
  • 7 mm到16 mm堆叠高度
.050" SEARAY™高速端子开放式端子阵列插座,压接

SEAMI

.050" SEARAY™高速高密度引脚片开放式端子阵列针脚,85欧姆

特色
  • 高密度引脚片开放式端子阵列
  • 调节至85欧姆
  • 性能高达14 Gbps
.050" SEARAY™高速高密度引脚片开放式端子阵列针脚,85欧姆

JSO

插孔紧固精密电路板堆叠架高

特色
  • 传统架高
  • 有助于LSHM、SEAM/SEAF、SEAM8/SEAF8、LPAM/LPAF和其他高正向力连接器的拆拔
  • 降低电路板上元件损坏的风险
  • 板式堆叠高度为4.00 mm到16.00 mm
  • 提供压接和螺纹底座
插孔紧固精密电路板堆叠架高

SEAFP-RA

.050" SEARAY™高速端子开放式端子阵列插座,直角压接

特色
  • 高密度引脚片开放式端子阵列
  • 压接尾部设计
  • 耐用型Edge Rate®端子
  • 更小的插入/拔出力
  • 直角型
.050" SEARAY™高速端子开放式端子阵列插座,直角压接
